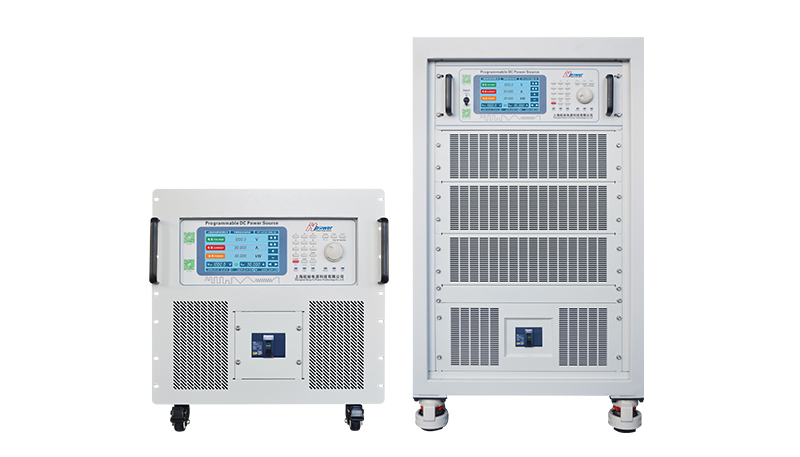

HY-LV123 新能源汽车测试高压纹波电源




适用标准:LV123、VW80303、VW80300 、ISO21498-2

输出电压最大 1500V

输出电流最大 500A

直流输出功率单机最大150KW

 (可通过并机到更大的功率)

支持多台电源并机

纹波频率最大可达 10Hz ~ 150kHz

工作模式:叠加纹波模式、标准模式 ( CV / CC )

支持前面板编程,无须上位机软件控制

上升和下降斜率可调(电压/电流)

电源输出软启动功能,应对感性负载



    • 点击查看大图
  • 产品简介
  • 产品手册下载

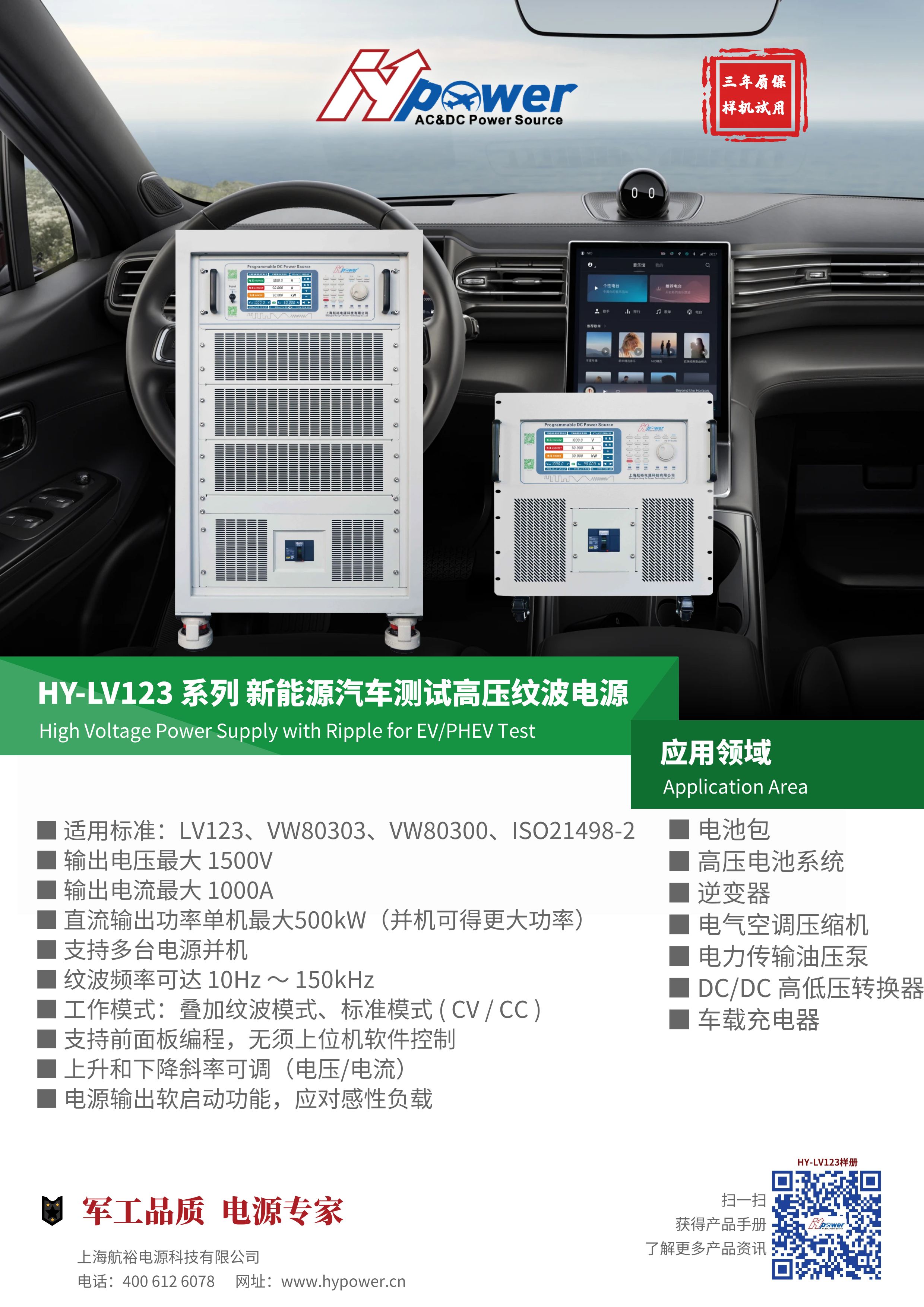

  • 产品手册下载: HY-LV123系列 新能源汽车测试高压纹波电源

    HY-LV123系列 新能源汽车测试高压纹波电源,符合 LV123、VW80303、VW80300、ISO21498-2 新能源汽车高压电子零组件 电气特性测试标准。针对电动汽车电子设备测试标准设计,前面板编程,无需上位机软件控制,简化测试工程师编程工序,节省测试时间。

    产品选型表

    新能源汽车测试高压纹波电源选型表


    产品功能优势

    高压系统 零部件

    高压电池系统 HV battery system

    逆变器 Inverter

    电气空调压缩机 Electrical air conditioning compressor

    电力传输油压泵 Electrical transmission oil pump

    DC/DC 高低压转换器 DC/DC converter HV

    车载充电器 On-board charger

    电气特性 测试项目

    VW80300 VW80303 LV123测试内容

    ■ 在常规高压工作电压范围内运行Operation within the regular HV operating voltage range

    ■ 在高压过压范围内运行 Operation within the regular HV operating voltage range

    ■ 在高压欠压范围内运行 Operation within the HV undervoltage range

    ■ 预充电 Range of highly limited operating capability Pre-charging

    ■ 产生的高压电压波动 Generated HV voltage dynamics

    ■ 系统高压电压波动 System HV voltage dynamics

    ■ 储能设备的高压电压波动 HV voltage dynamics of energy storage devices

    ■ 产生的高压电压纹波 Generated HV voltage ripple

    ■ 系统高压电压纹波 System HV voltage ripple

    ■ 过电压 Overvoltage

    ■ 欠压 Undervoltage

    ■ 负载转储 Load dump all the way to HV voltage limit(选件支持)

     负载转储与快速变化的速度 Load dump with rapid rate of change(选件支持)

    ■ 高压电压偏移 HV voltage offset

    ■ 高压使用寿命(附录) HV service life (addenda)

    ■ 交流纹波 AC Voltage Ripple
    新能源汽车测试高压纹波电源纹波图


    电源测试项目

    新能源汽车高压纹波测试电源测试图

    新能源汽车高压纹波测试电源测试图

    新能源汽车高压纹波测试电源测试图

    新能源汽车高压纹波测试电源测试图

    新能源汽车高压纹波测试电源测试图

    新能源汽车高压纹波测试电源测试图

    新能源汽车测试高压纹波电源测试图

    新能源汽车测试高压纹波电源测试图

    新能源汽车测试高压纹波电源测试图

    新能源汽车测试高压纹波电源测试图

    新能源汽车测试高压纹波电源测试图

    新能源汽车测试高压纹波电源测试图

    新能源汽车测试高压纹波电源测试图

    新能源汽车测试高压纹波电源测试图






  • 产品手册 /AD/HY-LV123.pdf

    新能源汽车测试解决方案

    新能源汽车测试高压纹波电源HY-LV123系列,输出电压最大1500V,输出电流最大500A,直流输出功率单机最大150KW(可通过汽车高压电源并机到更大的功率),支持多台汽车高压电源并机,纹波频率最大可达15Hz~150kHz,,汽车纹波测试电源工作模式:叠加纹波模式、标准模式 (CV/CC)。HY-LV123新能源汽车测试高压纹波电源符合LV123标准、VW80303标准、VW80300新能源汽车高压零组件电气特性测试标准。针对新能源电动汽车电子设备测试标准设计,前面板编程,无需上位机软件控制。

    HY-LV123新能源汽车测试高压纹波电源系列为汽车车载电子、汽车发电机、高压电池系统、大电流继电器、逆变器、电气空调压缩机、电力传输油压泵、直流电机/DC-DC高低压转换器、直流无刷电机等汽车高压系统零部件提供智能、便捷、领先的新能源汽车测试电源解决方案。

    新能源汽车测试高压纹波电源VW80300/VW80303/LV123/ISO21498-2测试标准内容:■ 在常规高压工作电压范围内运行■ 在高压过压范围内运行■ 在高压欠压范围内运行■ 预充电■ 产生的高压电压波动■ 系统高压电压波动■ 储能设备的高压电压波动■ 产生的高压电压纹波■ 系统高压电压纹波■ 过电压■ 欠压■ 负载转储(选件支持)■ 负载转储与快速变化的速度 (选件支持)■ 高压电压偏移■ 高压使用寿命(附录)■ 交流纹波
